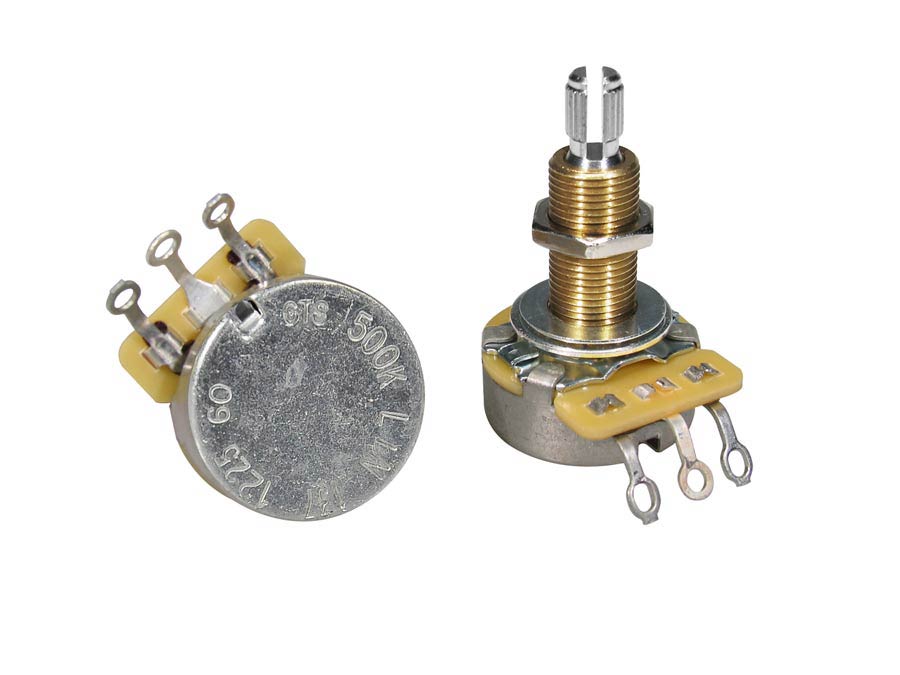

De CTS500K-B60 potmeter is een potmeter van 500K Ohm met een lineaire taper. De schroefdraad van deze potmeter heeft extra lengte (.750") met een diameter van 3/8". Deze potmeter zit in de meerderheid, in Amerika gemaakte, elektrische gitaren met humbuckers met een dikke of carved top als toonregeling. Deze potmeter zit onder andere in Amerikaanse productie Les Paul gitaren. Lees verder voor meer informatie over de verschillen tussen de varianten potmeters.
Waarde:
De waarde van potmeters die voor gitaren gebruikt worden hebben een directe impact op het geluid van de gitaar. Hoe hoger de weerstandswaarde des te meer helderheid in de klank, omdat er minder hoge frequenties verloren gaan. Over het algemeent worden voor single-coil elementen 250K potmeters gebruikt, terwijl voor humbuckers 500K potmeters worden toegepast. Wanneer je op zoek bent naar meer helderheid in de klank van jouw gitaar dan kun je er voor kiezen om voor een hogere waarde te gaan, zoals een 500K potmeter voor single-coil elementen of een 1M potmeter voor humbucker elementen. Het tegenovergestelde kan ook behaald worden door juist potmeters van lagere waarden te gebruiken.
Verloop (Taper):
Het verloop van een potentiometer bepaalt hoe de weerstand verandert naarmate eraan wordt gedraaid. Bij een lineaire potentiometer verloopt de weerstandswijziging evenredig aan de draaiing van de as. Omdat het menselijk gehoor niet lineair reageert op een toename in volume, zijn 'audio'-potentiometers (ook wel logaritmische potentiometers genoemd) het meest geschikt voor volumeregeling.
Een derde optie is de zogenaamde 'vintage audio taper'. Deze potentiometers zijn voor 30% logaritmisch: wanneer de knop halverwege staat, bedraagt de output 30%. Bij standaard audio/logaritmische potentiometers is de output op dat punt 10%, terwijl lineaire potentiometers dan een output van 50% geven. Het verloop van dit type zit dus ongeveer tussen dat van audio/logaritmische en lineaire potentiometers in. Ze komen sterk overeen met de oorspronkelijke specificaties voor potentiometers in vintage Stratocaster®-gitaren en kunnen zowel voor toon- als volumeregeling worden gebruikt.
As:
Een gespleten, gekartelde as is geschikt voor de meeste knoppen. Sommige knoppen worden echter bevestigd met een stelschroef; in dat geval kun je het beste een potentiometer met een massieve as kiezen, of de stelschroef uitlijnen met de opening in de gespleten as voor een correcte montage.
Bevestigingshuls (Bushing):

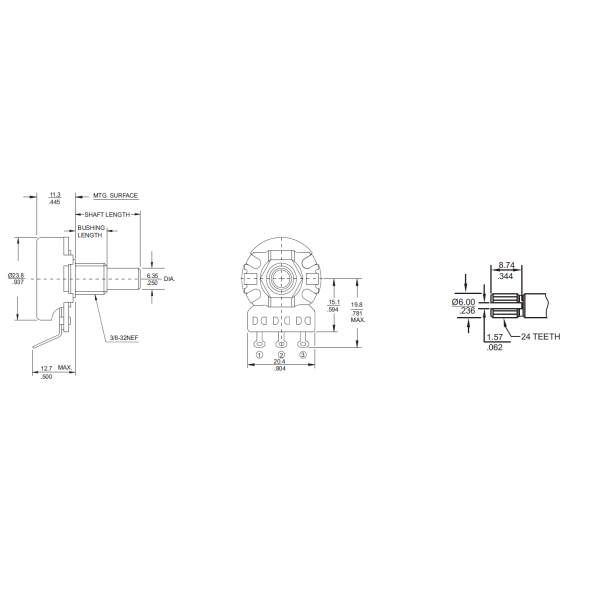

De standaarddiameter van de schroefdraad is 3/8 inch (9,5 mm), wat gebruikelijk is bij de meeste in de VS geproduceerde gitaren. Een andere industriestandaard is M8, die vaak wordt gehanteerd door gitaarbouwers buiten de VS. Wanneer de beschikbare ruimte beperkt is, worden 'mini'-potentiometers gebruikt, die een asdiameter van 7 mm hebben.
De standaardlengte van de schroefdraad is 0,375 inch voor potentiometers met inch-maten, en 10 mm voor metrische varianten. Door gebruik te maken van twee moeren is het eenvoudig om de juiste lengte van de huls in te stellen, zodat de knop op de juiste positie komt te zitten. Speciaal voor montage op een slagplaat (ST, PB) of een controleplaat (TE, JB) is de korte bus van 0,250 inch (ca. 6,35 mm) uitermate geschikt; hiervoor is slechts één moer nodig.
Voor instrumenten met een dikke of gewelfde bovenkant (zoals bij Amerikaanse LP-modellen) dient u een buslengte van 0,750 inch (ca. 19,05 mm) te bestellen.
